CONSTRUCCIÓ I
ESTRUCTURA 2
1. Perfil/límit del sostre. És el mateix que el límit de l’edifici en planta? Per què?
El límit del sostre no és el mateix que el de l'edifici en planta, ja que com podem observar en la imatge inferior, hi ha dos rectangles que sobresurten de l’estructura de pilars generant dos voladissos (possibles balcons).
2. Estructura vertical, suports (pilars, murs)
L'estructura vertical està resolta mitjançant la utilització de pilars de formigó armat col·locats en forma de malla a unes distàncies de 6,14 i 6,05 metres i murs de tancament que defineixen l'espai de la planta.
Detall d'un dels pilars de formigó que confeccionen la planta.
Detall constructiu d'un pilar de formigó amb un mur de tancament.
3. Estructura horitzontal: bigues, jàsseres, caps de mur, llindes de portes i finestres
En la resolució de l'estructura horitzontal, s'ha utilitzat una llosa de formigó armat alleugerida.
4. Sostre: nervis (biguetes, bidireccionals) o lloses

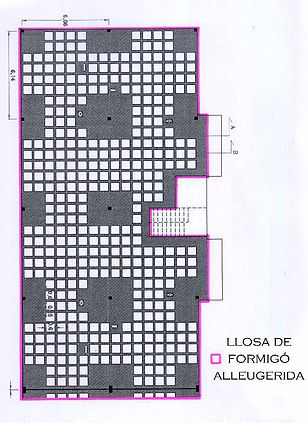

Com ja s’ha dit anteriorment, és una llosa alleugerida composada per cassetons de mesures especificades al dibuix. Aquesta, està formada per una retícula d'armadures d'acer corrugat, que actuen com a nervis, i una sèrie de cassetons o alleugeridors col·locats en les parts centrals dels forjats, tot això es posteriorment formigonat per aconseguir una llosa monolítica. Degut a la presència de cassetons en unes zones sí i en d’altres no, apareixen parts de la llosa que són alleugerides i d’altres que són més massisses.
Detall constructiu de la llosa de formigó alleugerida.
5. Sostre: parts massisses i parts alleugerides
En les imatges inferiors podem apreciar les parts del forjat reticular que són massisses i les que han estat alleugerides mitjançant cassetons recuperables.
6. Forats d’escales, ascensors, instal·lacions
En aquesta imatge podem observar la situació del forat de les escales, l'ascensor i els forats de baixants i instal·lacions
7. Cotes
A la imatge podem veure una sèrie de cotes que especifiquen la distància entre pilars o llum, i les dimensions dels cassetons i els nervis entre ells.
