PLANTA DE LA COBERTA

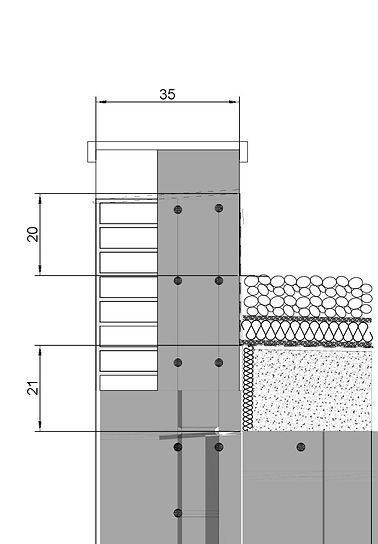

DETALL PEL REMAT DE LA COBERTA PLANA

Com es tracta d'un centre sanitari, aquests no poden quedar a la vista, d'aquest mode, hem solucionat els pendents col·locant per la part esquerra 4 baixants a lavabos i cambra d'intal·lacions, un al racó de les escales, i els dos restants, per tal de no impedir el recorregut del pendent amb els sortints, han quedat instal·lats al interior de dos falsos pilars.



El punts amb pendets altes, surten com una prolongació a la façana, per poder dotar de quatre plans.







Coberta invertida amb capa de protecció de grava, amb baixants interiors.



Àrea de 638, 81 m2, col·locació de 7 baixants interns.













1. Escopidor

2. Minvell

3. Xapa metàl·lica

4. Llàmina impermeable

5. Paviment de grava

6. Capa separadora

7. Polietiré expandit

8. Forjat

9. Capa separadora

10. Aïllament tèrmic

11. Formació de pendents

1

2

3

4

5

6

7

8

9

10

11

DETALL BUNERA

1
2

3

4

5


1. Capa impermeable.



2. Perfil d'acer.



3. Baixant.



4. Cassoleta.



5. Morrió

DETALL BADALOT

REALITZAT PER: JÚLIA ARSAC, CRISTINA BARTOLOMÉ I MARIA SORITA
