CONSTRUCCIÓ I

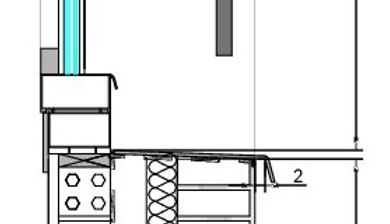

SECCIÓ VERTICAL D'UNA OBERTURA TIPUS
1
8
7
5
3
2
6
4
2
1. Revestiment de morter (evita condensacions intersticials).
2. Maó 14 x 29 x5.
3. Aïllant.
4. Cambra d'aire no ventilada.
5. Barrera de vapor.
6. Totxana.
7. Revestiment interior
8. Control lumínic.
DETALL DINTELL
1
3
4
2
1. Armadura de forjat de coberta.
Armadura del mur de la coberta.
2. Llinda de l'envà (llinda de formigó).
3. Llinda de la façana autoportant (perfil d'acer).
4. Material deformable (poliestera expandit), perquè no trasnmeti les càrregues del forjat a la façana.
DETALL CARPINTERIA DE LA FINESTRA
1
2
3
5
6
7
4
8
9
1. Premarc.
2. Marc.
3. Fulla.
4. Escopidor.
5. Junquillo.
6. Tapajuntes.
7. Escopidor (sobresurt 2cm de la façana)
8.Pèls (finestra corredera) o juntes; proporcionen estanqueitat per contacte.
9. Juntes que trenquen amb el pont tèrmic.
10. Vidre doble amb cambra d'aire.
10.
10
se
Secció més detallada de la carpinteria.
SECCIÓ HORITZONAL D'OBERTURA TIPUS
1. Premarc.
2. Marc.
3. Fulla.
4.Escopidor (sobresurt 2cm de la façana)
5. Element d'unió carpinteria - façana
1
2
3
4
5
Dede
SEQÜENCIA
