CONSTRUCCIÓ I
ESTRUCTURA 1

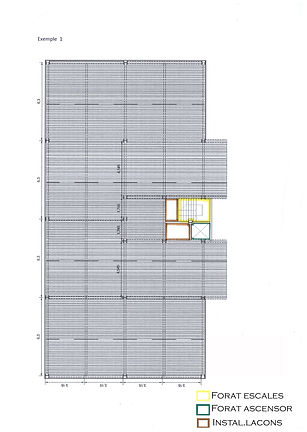

1. Perfil/límit del sostre. És el mateix que el límit de l’edifici en planta? Per què?
El límit del sostre coincideix amb el límit de planta, a excepció del que seran dos voladissos que sobresurten del perímetre que genera els pilars.
2. Estructura vertical, suports (pilars, murs)

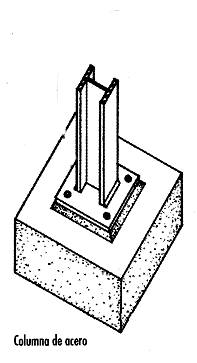

Els pilars, formen l'estructura portant vertical, i són pilars d'acer de perfil en T.
Estan col·locats en quadrícules (distàncies de 6,3 x6,3m), excepte en el forat on la llum és més gran.
3. Estructura horitzontal: bigues, jàsseres, caps de mur, llindes de portes i finestres
L'estructura portant horitzontal, està resolta amb jàsseres i bigues. La jàssera, que recolza sobre el pilar, ofereix una llum més gran. En comptes la biga, que recolza sobre la jàssera, una llum més petita en direcció perpendicular a la jàssera.
La solució que li dóna als forats és la següent: la jàssera del mig, hauria d'estar en la col·locació de l'esquerra, però com xocaria amb el forat, el que fa és doblegar-les d'un costat a l'altre del forat, només fins la meitat (meitat dreta), per això en aquesta part hi ha més pilars.
Una altra possible solució hagués sigut invertir el sentit de les jàsseres a la part del forat.
4. Sostre: nervis (biguetes, bidireccionals) o lloses
Xapa grecada
5. Sostre: parts massisses i parts alleugerides
La part massissa i alleugerida està unida, ja que és una xapa grecada.
6. Forats d’escales, ascensors, instal·lacions i 7. Cotes.
El forats estan indicats, però no es diferencien les instal·lacions de l'ascensor.
Les cotes estan totes indicades, a excepció de la distància que sobresurt el voladís i les dimensions del pilar.
